Ancien centre de formation des HBNPC-Groupe d'Oignies, appelé Mine-image, ce centre a servi à la formation des apprentis et au recyclage des spécialistes et responsables.


Le Centre de Formation du Groupe d'Oignies date de 1946. Il se trouvait à l'époque sur le carreau du Siège 2, siège de concentration du Groupe.
Le Centre comportait des salles de classes et la mine image proprement dite. Une partie du carreau servait également à la manutention des engins.

Accès, Rue Emile Zola
        OIGNIES 62590

musee03



Moyens d'accès : Gare de Libercourt Autoroute A1 sortie 18 Libercourt Carvin Oignies


Pour visiter le musée,

Musée ouvert le 2ème dimanche de chaque mois sans rendez vous, d'avril à octobre.


Sur rendez vous, pour les groupes de plus de 5 personnes, contacter la mairie d'Oignies.


Les locotracteurs

La première machine diesel est descendue à la Fosse 9 d'Oignies en 1935 et la deuxième le 1er février.

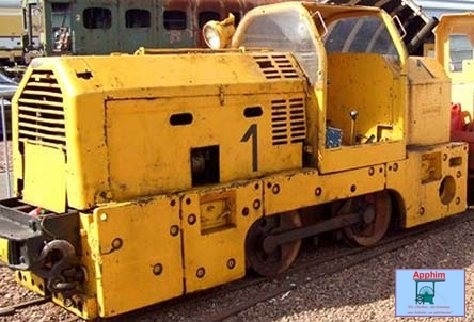

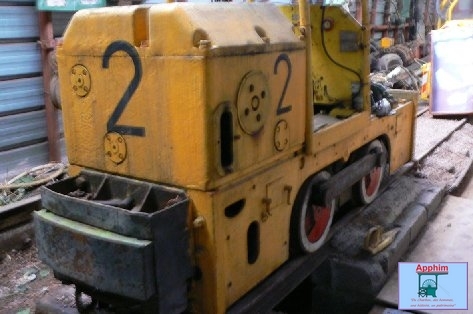

Locotracteur électrique Bathirhur, type LM1130 B.
Comporte 2 moteurs de 60 cv, d'une puissance de 120 Ch.
Vitesse, de 0 à 20 km/h.
Équipé de pantographe. Poids, 11,8 tonnes.
(HS). Provenance, Groupe d'Oignies.

DSCF3508

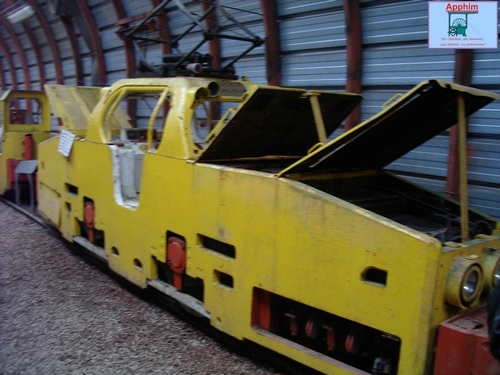

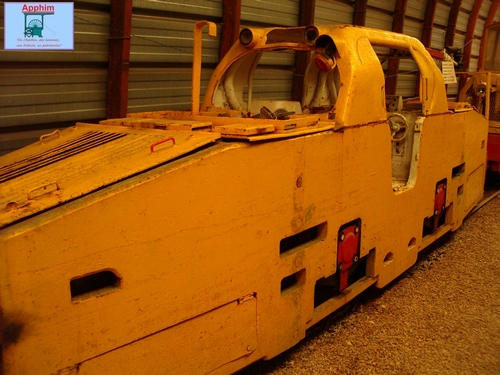

Locotracteur électrique Bathirhur, type LM1130 B.
Comporte 2 moteurs de 60 cv, d'une puissance de 120 Ch.
Vitesse, de 0 à 20 km/h.
Équipé de pantographe. Poids, 11,8 tonnes.
(HS). Provenance, Groupe d'Oignies.

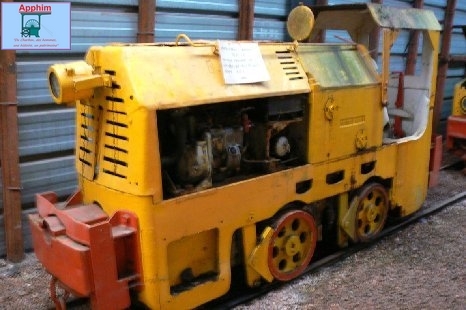

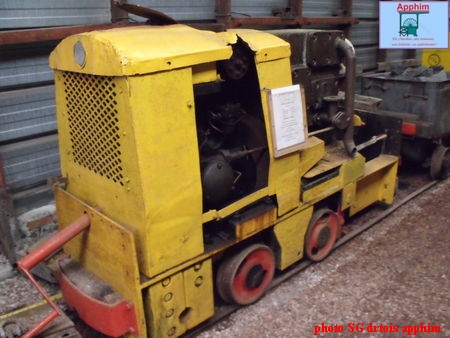

Locotracteur diesel Berry 3735 T2 - moteur Piquand 30 Ch - poids 5,5 t -   (HS)
3 vitesses 5,2 - 9,4 - 15 km/h - provenance groupe Oignies  (photo Pierre Ombrouck)

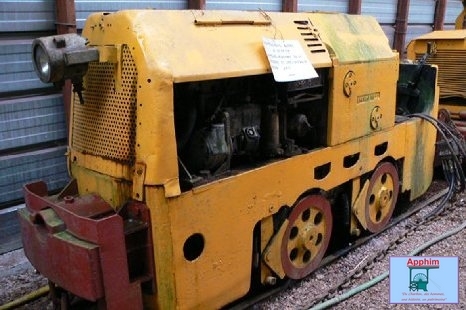

Locotracteur diesel Berry 3735 T2 - moteur Piquand 30 Ch - poids 5,5 t -   (HS)

mêmes vitesses que ci-dessus - provenance groupe Oignies  (photo Pierre Ombrouck)

Locotracteur diesel Berry 3735 T2 - moteur Piquand 30 Ch- poids 5,5 t -   (HS)

mêmes vitesses que ci-dessus - provenance groupe Oignies  (photo Pierre Ombrouck)

Locotracteur diesel Berry 3735 T2 - c'est lui qui promène les visiteurs sur le site

mêmes caractéristiques que ci-dessus - provenance groupe Oignies  (ph.Ombrouck)

Locotracteur diesel Berry C 3735 T2 - moteur Piquand 30 Ch - poids 6,8 t -  (HS)

3 vitesses 5,7 - 10,2 - 16,3 km/h - provenance groupe Béthune  (ph.Pierre Ombrouck)

Locotracteur diesel Berry C 3735 T2 - moteur Piquand 30 Ch - poids 6,8 t -  (HS)

mêmes caractéristiques que ci-dessus - provenance groupe Béthune  (ph.Ombrouck)

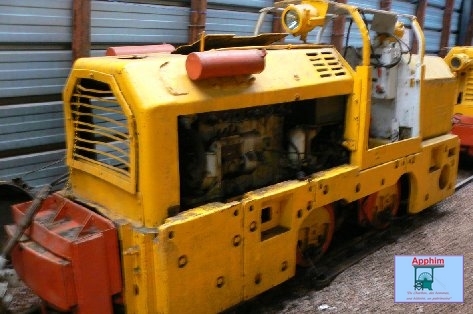

Locotracteur diesel Berry C 3755T4 - moteur Piquand 60Ch- poids 8,7 t -  (HS)

3 vitesses 5,4 - 10,2 - 15,6 km/h - provenance groupe Béthune  (Ph. Pierre Ombrouck)

Locotracteur diesel Berry C 3755 T4 - moteur Piquand 60Ch - poids 8,7 t -  (HS)

mêmes vitesses que ci-dessus - provenance groupe Auchel-Bruay  (photo Ombrouck)



Locotracteur diesel Berry CL 3758 T4 - moteur Piquand 60 Ch - poids 9 t -  (HS)

convertisseur hydraulique de couple - provenance groupe Oignies  (photo Ombrouck)


DSCF3512

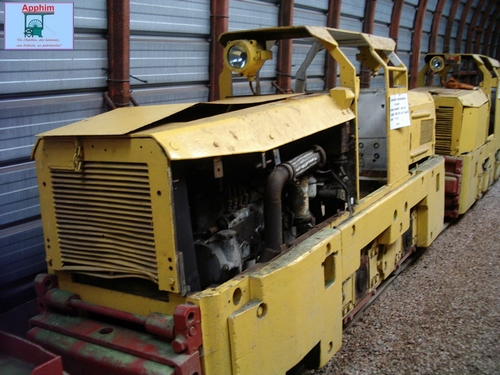

Premier plan Locotracteur Decauville TM.603 et
Moteur Piquant 60 Ch
Vitesse, 5,85-8,2-14,7 Km/h.
Poids 9,3t (HS).

Deuxième plan Locotracteur Decauville TM.303
Moteur Piquant 30 Ch
Vitesse, 5,8-8,2-14,7 Km/h.

Poids 6,5t (HS)

.DSCF3516

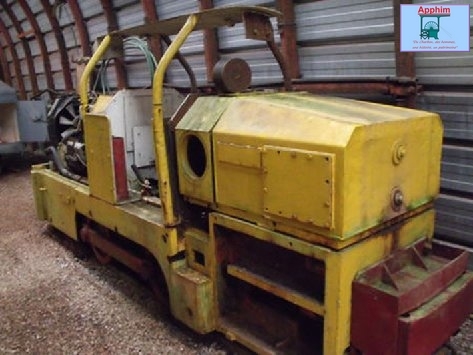

Locomotive à moteur, Montania type RLIC.

Fabriquant Orestein et Koppel Ntm 1375.

Poids, 3,2t

Grande vitesse, 9,5 km/h

Petite vitesse, 4,8 km/h

Puissance, 14 Ch

Mono-cylindre

Fabriquée avec le n°23

Descendue en 1934 à Noeux les Mines, remontée en 1962. Elle a servi dans une carrière de Beuvry jusqu'en 1972.

Ce locotracteur a quitté la collection du musée, vendu à un musée allemand qui fait collection des Orestein et Koppel.



Dans la salle d'exposition, les différents matériels et équipements des mineurs sont présentés, suivant l'évolution des méthodes et des techniques d'exploitation.


On retrouve aussi le bureau du télévigile, installation authentique sauvée de la destruction par l'association et provenant de la Fosse 9 d'Oignies.



DSCF3530

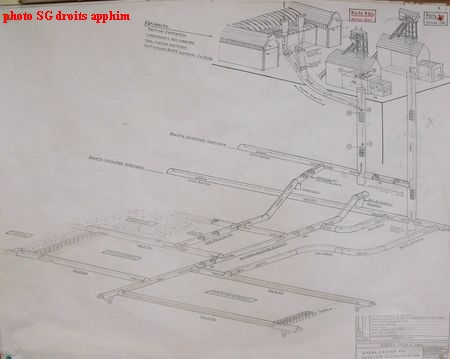

Plan type de l'aérage à la Fosse 9 d'Oignies.

DSCF3531

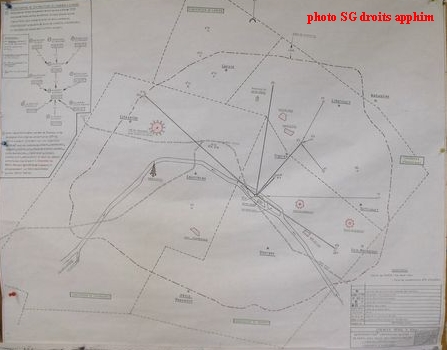

Comparaison du champ d'exploitation du siège 10 d'Oignies avec la ville de Paris.

plans exposés dans le musée
