La mine Fernand à Wittenheim

La mine Fernand

L'origine du nom vient de Fernand Vogt, fils du découvreur Joseph Vogt. Ce puits s'appelait antérieurement à 1918, le puits "Gewerb Reichsland".


Fernand Est

Fernand Est est foncé en1911 par congélation des sols. La potasse atteinte à 540 m. Le puits de 4,5 m de diamètre est profond de 557 m. Il est équipé d'une machine à poulie Koëpe, à vapeur, qui sera remplacée en 1934 par un modèle électrique de 450 kW. Fernand Est est dévolu au service avec un chevalement métallique. Il entre en fonction en 1913.

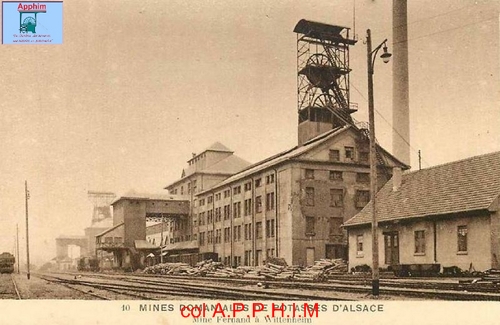

150_001

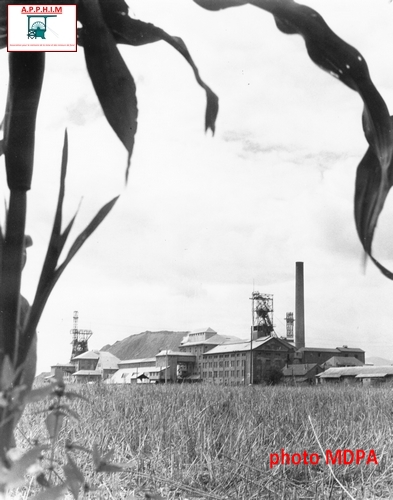

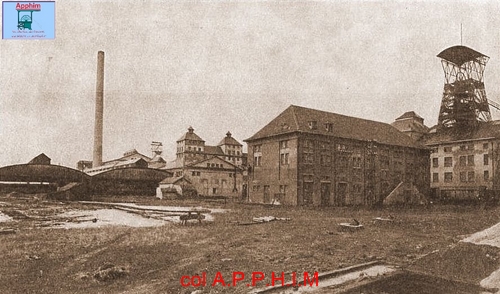

La Mine et son terril années 60

En 1920, la fabrique de Fernand produit ses premiers kiloWatts. En 1930, 5 décès sont causés par un éboulement. Arrêté en 1972, le puits est remblayé en 1978. Le chevalement est abattu en 1982.

Fernand Ouest

Fernand Ouest est foncé du 17/12/1911 au26/06/1913 à 4,5 m de diamètre et une profondeur de 564 m. Il est équipé d'une machine électrique et d'un chevalement métallique. La mine est victime d'une explosion dans le dépôt d'explosif le 14 mars 1919 au fond. 13 morts sont à déplorer.

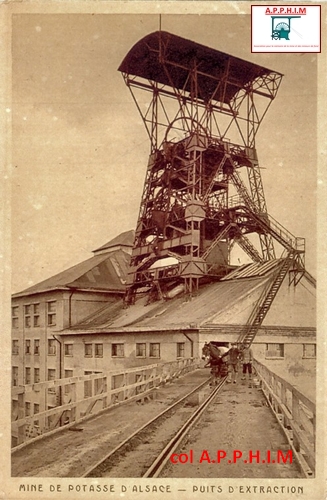

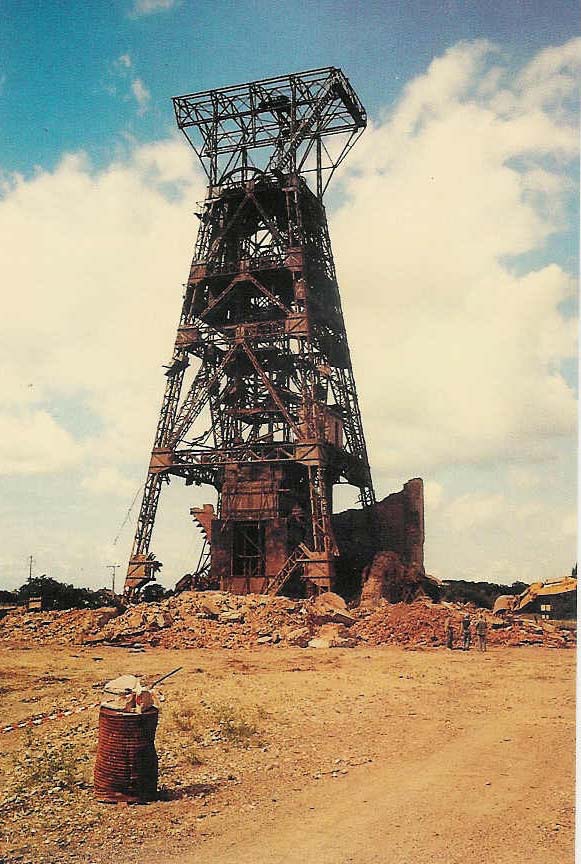

chevalement Fernand Ouest
Photo association Kalivie

En 1920, la puissance de la machine électrique est doublée avec l'ajout d'un moteur de 500 kW. Elle était située initialement au nord du chevalement, mais elle est transférée en 1958 dans un nouveau bâtiment construit à l'opposé. Deux skips de 7.5 T équipent le puits pour la remontée de la potasse. La machine d'extraction est une poule Koepe de 6 m, la première installée dans le bassin potassique. En 1934, Fernand produit du brome. A partir de 1957, le puits Ouest est le seul à servir à l'extraction. La fabrique thermique s'arrête en 1961.

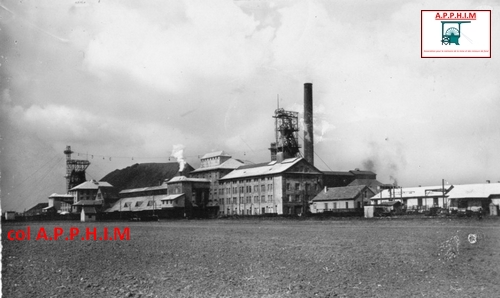

Fernand Ouest et Est

Le 24 janvier 1972, c'est la fin de l'exploitation à Fernand. Le puits Ouest est remblayé en 1982, le chevalement est détruit le 5 juillet de la même année. 39 millions de sels brut ont été extraites de la Mine Fernand.

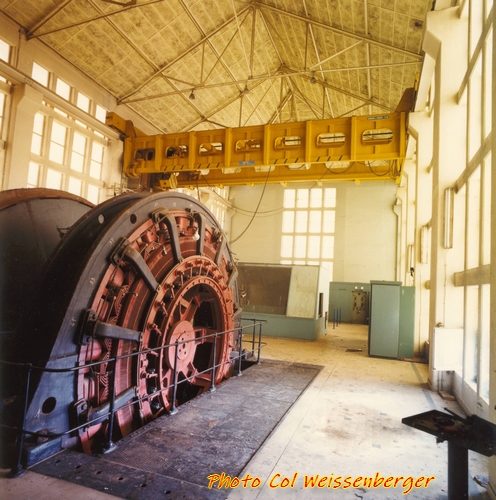

La machine d'extraction de Fernand Ouest

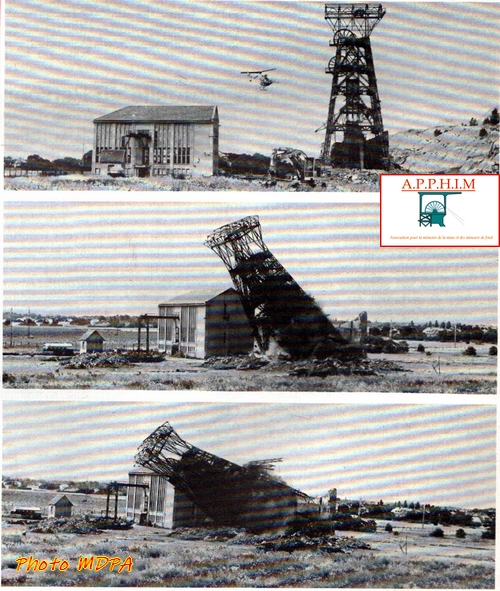

chute du chevalement 05/07/1982

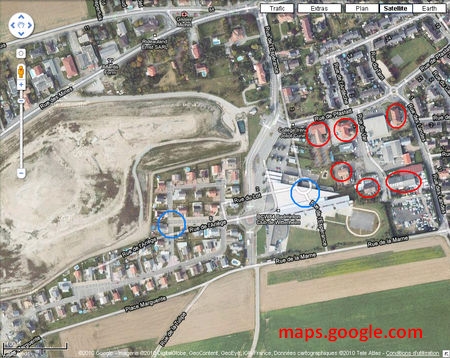

vue satellite du site en 2007. En rouge, bâtiments miniers encore visibles, en bleu, emplacement des 2 puits.

01

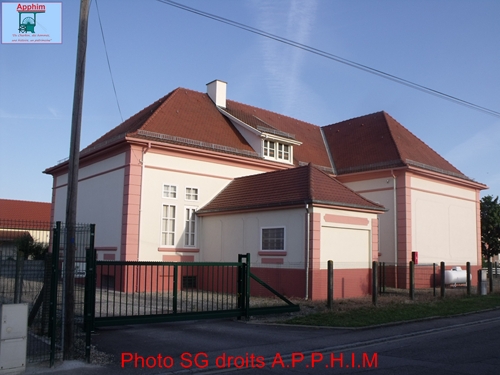

6 bâtiments sont encore visibles : des bureaux et ateliers divers. Les bâtiments d'extraction et du traitement du minerai ont tous été détruits.

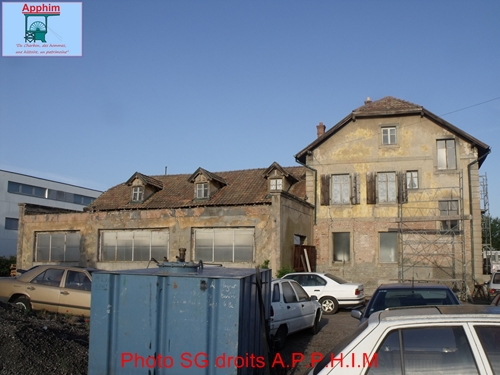

03

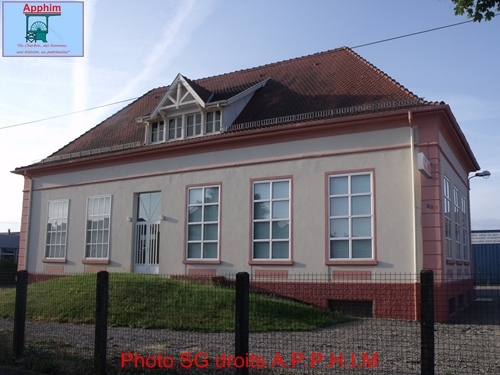

Bâtiment sur le carreau Fernand

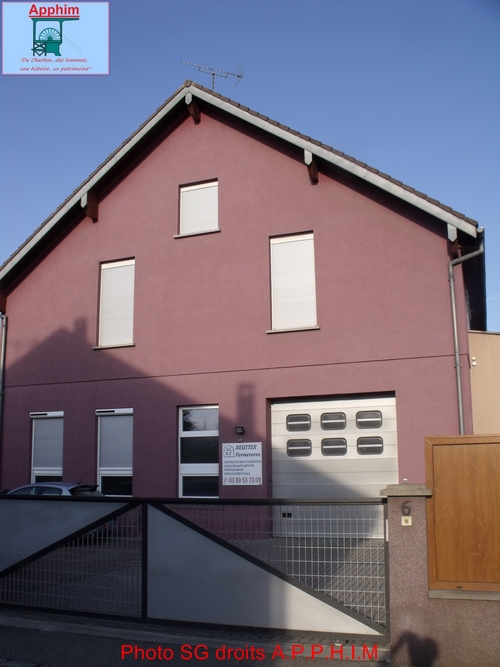

04

Bâtiment sur le carreau Fernand

05

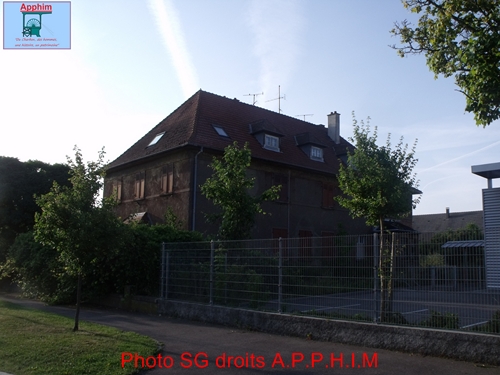

Bâtiment sur le carreau Fernand

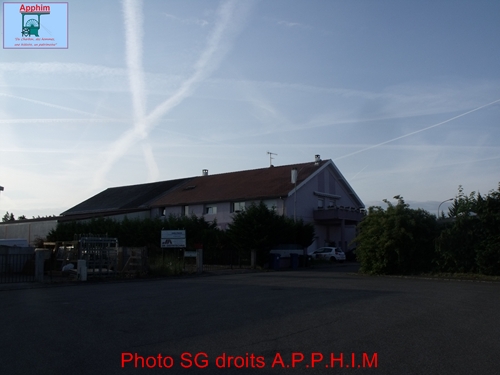

06

Bâtiment sur le carreau Fernand

Jean-Louis HUOT pour l'APPHIM

Les locotracteurs en circulation à Fernand

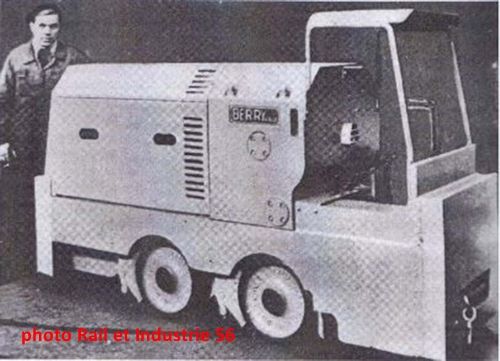

 2 locotracteurs BERRY type 3728 à moteur diesel CLM-Peugeot CR2 de 24 ch - masse de 6 t. -

les mêmes que ceux en service à la mine Anna, mais sur voie de 700 (au lieu de 600 pour Anna).

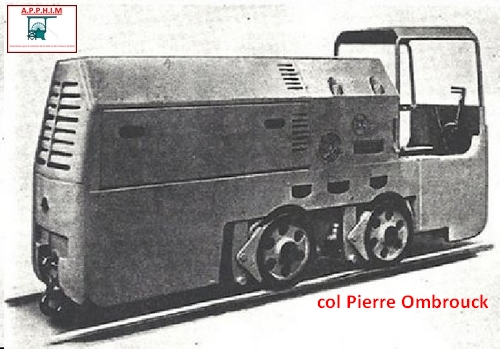

 3 locotracteurs BERRY type 3755 T4 à moteur diesel Piquand PT4 de 50 ch - masse de 8 t. -

 identiques à ceux en service à la mine Anna, mais sur voie de 700 (au lieu de 600 pour Anna).

Pierre Ombrouck pour l'APPHIM
